Módulos de PLC

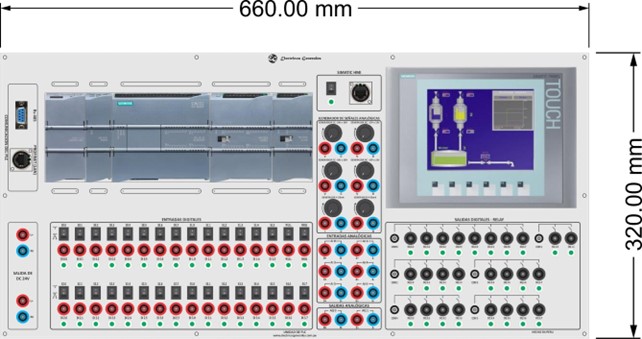

DIMENSIONES DE LA UNIDAD DE ENTRENAMIENTO

CONTENIDO DEL BANCO DE TRABAJO

CPU 1214C DC/DC/RLY

Especificaciones:

  • Supply: 24VDC, 240mA
  • DI: 14x24VDC 6mA
  • DQ: 10xRLY 30VDC/250VAC 2A
  • AI: 2×10 BIT 0-10VDC

EXTENSIÓN SM 1223 DC/RLY

Especificaciones:

  • Supply: 24VDC
  • DI: 16x24VDC 6mA
  • DQ: 16xRLY 30VDC/250VAC 2A

EXTENSIÓN SM 1234

Especificaciones:

  • Supply: 24VDC
  • 4 ENTRADAS ANALÓGICAS VOLTAJE O CORRIENTE
  • 2 SALIDAS ANALÓGICAS

EXTENSIÓN SM 1234

Especificaciones:

  • Supply: 24VDC
  • CONECTOR PARA COMUNICACIÓN RS485

EXTENSIÓN CSM 1277 SWITCH

Especificaciones:

  • Supply: 24VDC
  • 4 CONEXIONES PARA RJ45
  • VELOCIDAD DE TRANSMISIÓN 10Mbit/s 100Mbit/s

EXTENSIÓN CSM 1277 SWITCH

Especificaciones:

  • Supply: 24VDC
  • 256 COLORES,
  • ZUMBADOR INCORPORADO

ENTRADAS DIGITALES

Especificaciones:

  • 32 INTERRUPTORES PARA PONER EN ALTO O BAJO LAS ENTRADAS DEL PLC.
  • 32 INDICADORES QUE SE ENCIENDEN CUANDO PONEMOS EN ALTO LA
    ENTRADA DEL PLC.
  • 32 CONECTORES BANANA HEMBRA DE 4MM CON PROTECCIÓN.

SALIDAD DE RELAY

Especificaciones:

  •  32 CONECTORES BANANA DE 4MM.
  • 26 SALIDAS A RELÉ DISTRIBUIDAS EN 6 GRUPOS.
  • 6 PUNTOS COMÚN PARA LOS DIFERENTES GRUPOS.
  • 26 INDICADORES LED PARA SABER SI LA SALIDA SE ENCUENTRA EN ALTO.

FUENTE DE 24VDC

Especificaciones:

  • 2 puntos de salida de 24VDC

ENTRADAS ANALÓGICAS

Especificaciones:

  • 2 ENTRADAS ANÁLOGAS DIRECTAS DEL CPU.
  • 4 ENTRADAS ANALÓGICAS VOLTAJE O CORRIENTE DE LA EXTENSIÓN.

SALIDAS ANÁLOGAS

Especificaciones:

  • 2 salidas análogas del módulo de expansión.

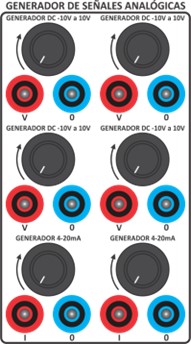

GENERADOR DE SEÑALES ANALÓGICAS

Especificaciones:

  •  4 GENERADORES DE -10V A +10V.
  • 2 GENERADORES DE 4 A 20mA.
  • TODOS LOS GENERADORES CON POTENCIOMETROS MULTIVUELTAS PARA
    MAYOR PRESICIÓN.
  1. Si aparece algún aviso en color amarillo deben seleccionar la opción detener y luego hacer clic en cargar.
  2. Al final les aparecerá la opción arrancar todos para iniciar el PLC y darán clic en FINALIZAR.
  3. ¡El programa se ha cargado!

PROBAR EL PROGRAMA EN EL ENTRENADOR

  1.  Con el programa ya cargado y corriendo en el PLC conectamos la con cables con conector banana macho de
    4mmm el punto de conexión S0 hacia la entrada DI 0.0.
  2. Conmutamos el interruptor correspondiente a la salida digital S0 y debe encender el indicador luminoso.
  3. Se debe observar en el PLC que se enciendan tanto la entrada DI 0.0 y la salida DQ 0.0. y en el módulo de
    entrenamiento el indicador luminoso de la salida DQ 0.0.
  • La salida a relé se puede utilizar para encender cualquier tipo de carga en dc y en AC de 220V hasta 8A como
    un contactor, interrumpiendo una línea y pasándola por el común y la salida DQ0.0, así cuando activemos la
    entrada DI0.0 activaremos el contactor y por ende un motor 3P.
  • Esto es el manual de iniciación, gracias al cual el usuario podrá entender el funcionamiento del módulo de
    entrenamiento y poder realizar sus propios circuitos y programaciones para Electricidad, Neumática y
    automatización en general.
